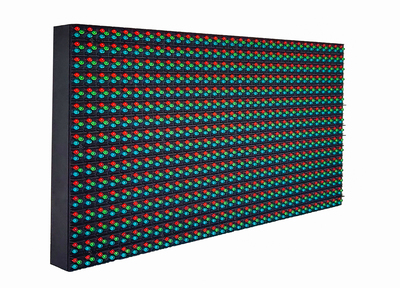

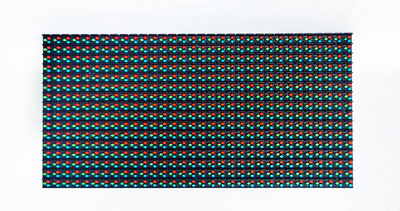

CTE10户外节能直插LED模组
CTE10户外节能直插LED模组
产品型号: CTE10
产品优点: 节能户外高亮度,长寿命
像素间距: 10mm
LED: 1R1G1B 346直插灯
最大亮度: 7500-8500CD
模组尺寸: 320mm*160mm
分辨率: 32*16
产品详情

型号: CTE10

户外节能型直插灯LED模组




说明:

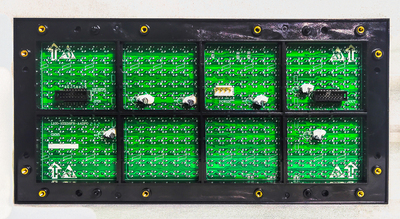

       本产品为户外广告常用LED模组,每平米像素密度为10000像素,采用直插型LED灯珠,可实现约7500CD/平米白平衡最大亮度,结构由塑胶底壳及面罩包覆电路板,内部灌封硅胶,具有很好的防护性,适合在户外环境长时间工作。

       相对采用表贴型LED灯,本品采用的直插型LED具有更高的亮度,极好的防潮性,较低的亮度衰减,使用寿命也远高于表贴LED,通常可达5-8年。本产品采用的LED灯具有102°水平及52°垂直视角,并经特别分选,使每像素RGB灯的总亮度差异小于10%,远低于行业标准,因此采用本产品制成的LED屏有较好的均匀性。

       本产品有特别的节能设计,使用本产品制作的LED广告屏,因光效高,耗电量低,寿命长,可为广告媒体商节约大量运营成本。


节能型LED屏设计特别说明:

1 采用直插LED灯,都经特别筛选,管压降都在3.1V以内,即特别采用高光效的LED灯,使得供电直流电压可低至3.8V。

2 采用MBI5120 恒流低功耗驱动 IC。

3 在配合高效率开关电源的情况下(例如某品牌的3.8V80A开关电源),在最大亮度7500CD时,最大电源输入功率仅为330W。


规格参数:

外形尺寸                                   320mm*160mm

分辨率                                      32*16

像素间距                                   10mm

像素构成                                   椭圆直插347型 1R 1G 1B

最大亮度                                   7500-8500CD/平米

驱动方式                                   恒流1/4 扫描

供电电压                                   3.8V-5V

工作环境                                   户外 -30°-50°

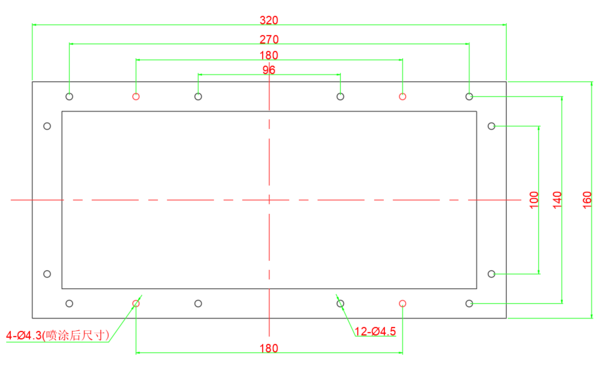

尺寸及孔位图:
