产品详情
CT3131系列 适合大面积楼体广告
CT3131系列 适合大面积楼体广告
产品型号: CT3131
产品优点: 通透好,中低密度,适合大面积楼体广告
像素间距: 31.25*31.25mm
LED: 1R1G1B 346直插灯
最大亮度: 7000-9000CD
箱体方向: 竖向
灯条间距: 31.25mm
标准箱体尺寸: 500mm(横)*1500mm(竖)
过EMC性能: 有EMC ClassB 版本可选
灯条宽度: 10mm
产品详情

CT3131


户外竖向P31.25 LED格栅屏(条彩)

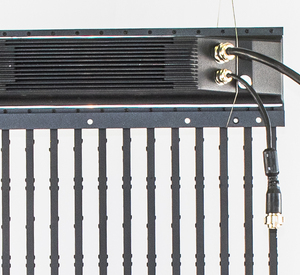

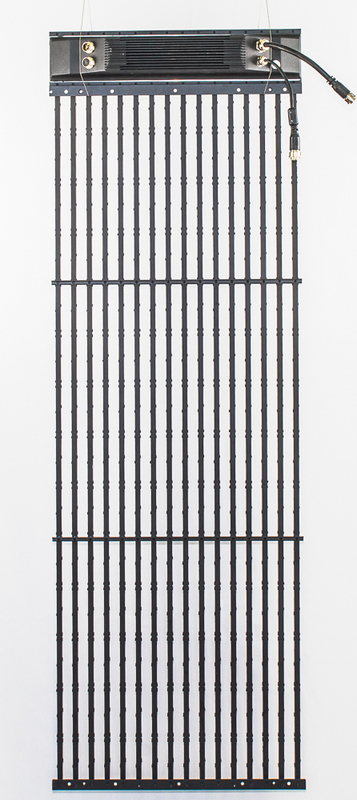

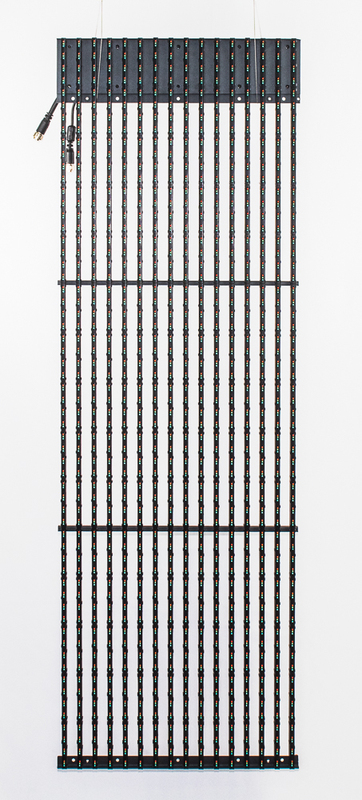

外观细节


_K1_9963s.jpg    _K1_9964s.jpg


特性描述:

拥有较高通透率,性价比较高的LED格栅屏.

每灯条单排DIP灯设计,每像素RGB灯纵向设置,相互不遮挡.

静态驱动,选用高亮灯,轻松达到每平米7000-9000CD亮度.

全铝结构配合压铸铝电源盖,高效散热,长寿耐用.

独有定制双金属航空插头线缆,高可靠的信号与供电连接方式.

前后安装维护,无需维修通道.

通透率为68%,有效降低风阻.

全封闭箱体结构,防护等级达IP67,通过低温零下40度高温80度使用测试.

品质管控:所有箱体实行全检,包括老化,振动台,试水.


规格参数

型号                                   CT3131

像素水平间距                    31.25mm

像素垂直间距                    31.25mm

像素组成                            DIP3471R1G1B

灯条尺寸                            10*1500mm

灯条分辨率                        1*48

标准箱体尺寸                    500mm*1500mm

箱体灯条数量                    16

箱体分辨率                        16*48

箱体主要材质                    压铸铝,型材铝,塑胶面罩

箱体重量                            约9kg

像素密度                            1000/㎡

亮度                                   7000-9000CD   (根据LED灯)

防护等级                            IP67

驱动方式                            静态恒流

通透率                               68%

工作电压                            AC220V/ 110V

工作环境                            -30°—50°

最大功耗                            450W/ ㎡

平均功耗                            140W/ ㎡


安装示意图



其他定制说明

1 箱体尺寸及外观颜色可根据工程需要定制

2 所使用的LED灯,控制系统,可根据要求定制

3 可根据成本要求,工程现场安装方式最佳方案设计.


彩泰   CATA   CaiTai
工程设计支持
Emai: contact@caitai-led.com
Tel : 020 39089057  13902496192
